廢水類型：市政污水處理

廢水危害：水質相對穩定，但渾濁、深且具有惡臭，呈微堿性，氮磷含量高，一般不含有毒物質，同時生活污水很適合各種微生物的繁殖，因此常含有大量的細菌(包括病原菌)病毒和寄生蟲卵。

項目案例：浙江省某縣水處理項目

設計水量：8000T/D

總用地面積約30畝，建筑面積19955.91平方米，總投資5053.07 萬元，工程一期處理能力是8000T/D。

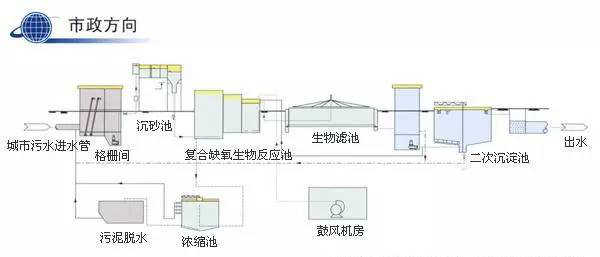

工藝流程說明：

污水處理廠的自控系統是由現場儀表和執行機構、信號采集控制和人機界面（監控）設備三部分組成。

1、基本系統的選擇：本工程的控制點在700點左右，模擬量占20％左右，屬于規模中等的類型，而且這些控制點是以工藝處理單元為界線分散在廠區各處，因此本工程采用分布式I/O處理系統進行控制。

2、通訊網絡選擇：本工程是污水處理工程，對通訊安全性的要求并不太高，通信的任務比較簡單，對系統的傳輸速度有一定要求。因此本工程的采用ProfiBUS－DP網絡，即用西門子S7系列PLC搭建整個系統?？偩€采用普通雙絞作為傳輸介質，通訊速率可以達到12MBP。

3、現場站設備配置的選擇 本工程控制點的規模施工調試工期比較短，選用了性價比比較高的第二種方式作為從站的組成方式，即由西門子IM153通訊模塊和S7-300系列IO模塊組成，主站CPU選用S7-315-2DP系列。

4、人機界面設備的選擇 本工程選用的是偉倫觸摸屏和東芝投影儀一臺，組態軟件用亞控。
