深圳某調蓄池提標改造工程

類型：雨水回收再利用

危害：城市建設導致自然植被和土壤等覆蓋的自然地表不斷遭到破壞，自然地表被建筑、道路、停車場等人工構筑物所替代，城市中大面積的硬質不透水表面導致了城市雨水大量排放、地下水位降低等一系列問題。

項目案例：深圳某調蓄池提標改造工程

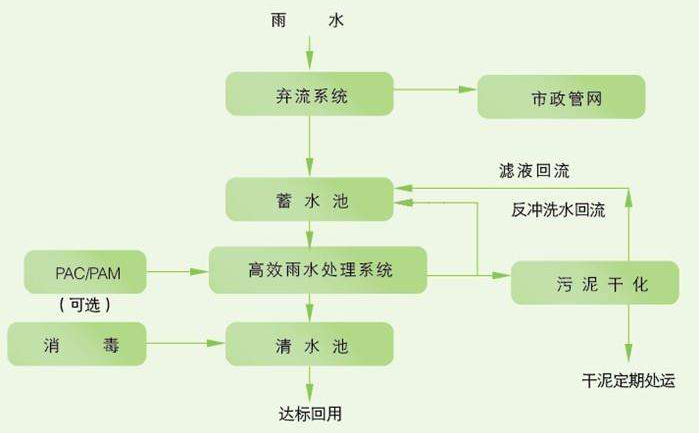

工藝流程說明：

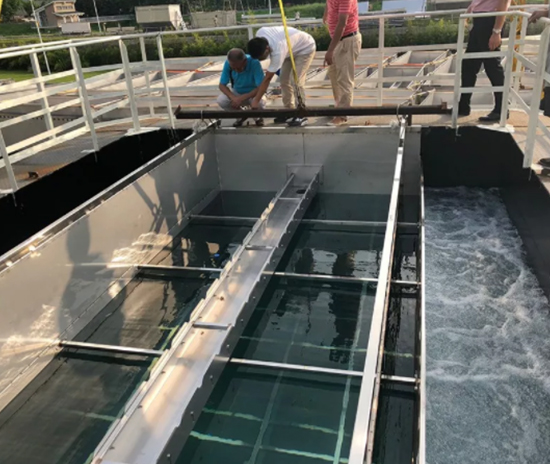

調蓄池兼具處理初小雨水和箱涵旱季混流污水的能力,旱季最大處理規模為15萬噸/日,出水水質主要指標達到地表水Ⅳ類(TN除外);雨季最大處理規模為25萬噸/日,出水水質主要指標達到地表水V類(TN除外)。

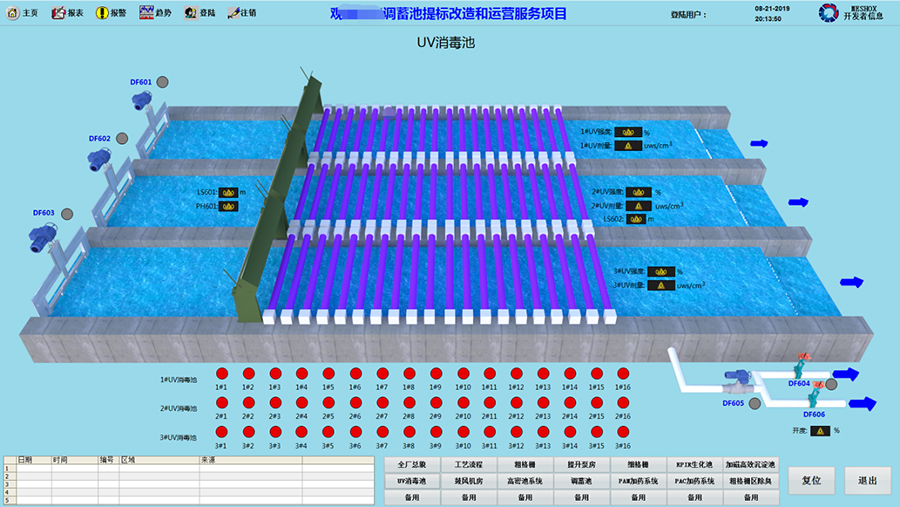

該方案采用光纖以太網組成，以太網地速度可達到100b/s?？刂浦行膬膳_(tái)監控計算機通過以太網交換機與各PLC工作站相連接，兩臺監控計算機互為冗余，按無人值班（少人值守）運行方式設計。網絡上地各部分設備中任一部分不工作或故障，不影響系統其它部分地運行，作為控制中樞，非運行期間作為培訓等。

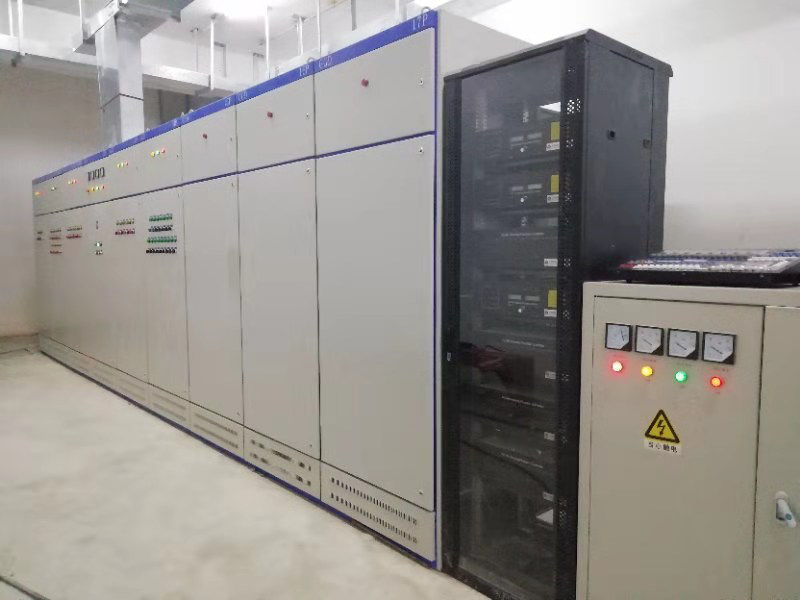

主控級除完成對被控對象地監視控制外，還具有與 Internet通信及其他外部系統通信并留有與辦公自動化聯機接口，是整個監控系統地控制核心。現地單元級設多套現地測控單元LCU，直接面向生產過程，負責對現場數據地采集和處理，能夠獨立或按主控級地命令完成對所有被控對象地監視和控制。每臺PLC柜上均配有觸摸屏。主控級監控計算機之間以及與現地單元級各控制單元均可采用TCP/IP以太網連接。
